Ein wichtiger Bestandteil eines jeden Gabelstaplers ist das Hubgerüst, also der Teil des Staplers, welcher das zu transportierende Material anhebt oder absenkt.
Dieses bildet also die Schnittstelle zwischen der Last und dem Stapler. Doch welches Hubgerüst ist für welchen Einsatz geeignet?

Es gibt viele verschiedene Ausführungen von Hubgerüsten, die immer an den jeweiligen Bedarf angepasst sein sollten. Grundsätzlich kann bei fast allen Staplern das Hubgerüst geneigt werden, in etwa beim Aufnehmen und Absetzen der Last um 3° nach vorne oder während der Fahrt, für die Ladungssicherheit, um bis zu 10° nach hinten.

Der wichtigste Bestandteil des Hubgerüstes ist der Hubmast.
An dem Hubmast wird auf dem sogenannten Hubschlitten die Ladung angehoben; entweder mit Hilfe von Motoren oder Treibgas.
Hierbei wird durch einen Hubzylinder die Hubkette über eine Umlenkrolle bewegt, so dass der an der Kette befestigte Gabelträger sich hebt oder senkt.
Jedoch sind trotz ähnlicher Funktionsweisen nicht alle Hubmasten gleich.

Die Ansprüche an das Hubgerüst eines Gabelstaplers variieren je nach Gegebenheit des Lagers, zum Beispiel die Decken- und Arbeitshöhen, den Platzverhältnissen in den Lagergängen oder den Arbeitsaufgaben.
Die drei häufigsten vorkommenden Bauarten sind Hubgerüste mit Einfach-, Zweifach- und Dreifachmasten, welche auch als Standard/Simplex, Duplex und Triplex bezeichnet werden.

Die 3 Arten von Hubmasten

Einfachmast (Simplex): Ein Simplex ist ein am Stapler befestigter Rahmen, an dem ein Hubschlitten montiert ist. Der Schlitten, auf dem die Ladung aufgenommen wird, kann in der Regel bis zur Bauhöhe des Mastes angehoben werden. Diese Hubmasten können Ladungen durchschnittlich auf Höhen von bis zu 2 Metern anheben.

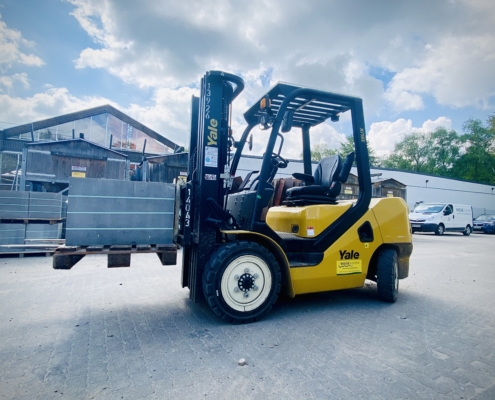

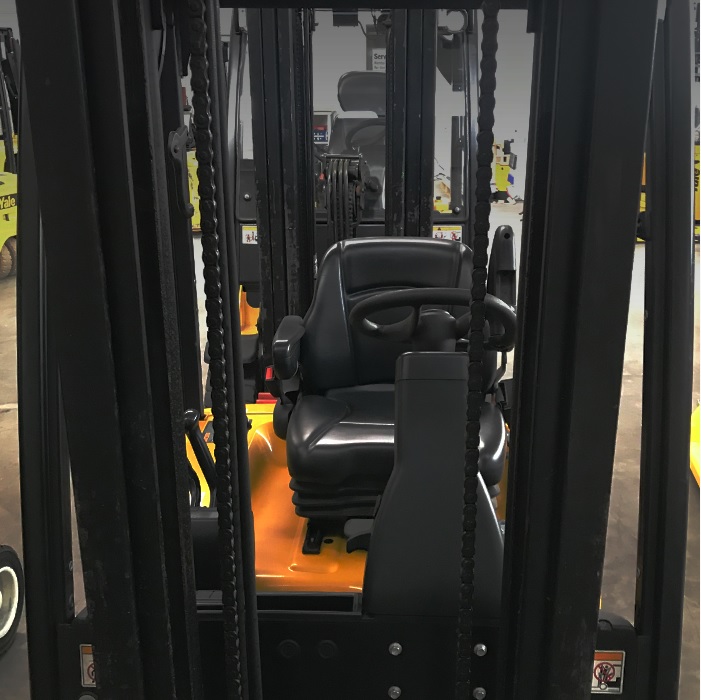

Zweifachmast (Duplex): Dieser Hubmast funktioniert wie ein Teleskop, bestehend aus einem inneren und einem äußeren Mast. Dabei ist der äußere Mast am Stapler festmontiert und der innere Hubmast lässt sich aus dem äußeren Mast ausfahren. Der Hubschlitten ist hierbei im inneren Mast des Gabelstaplers montiert, er kann somit auf Höhen von bis zu 6 Metern angehoben werden.

Dreifachmast (Triplex): Der Triplex-Mast ähnelt im Aufbau dem Duplex-Mast, jedoch sind hier drei statt zwei Masten ineinander montiert. Mit einem Triplex-Mast können Hubhöhen von mehr als 6 Metern erreicht werden.

Was ist der Freihub bei Hubgerüsten?

Der Freihub bestimmt die maximale Hubhöhe, ohne dass sich die Bauhöhe eines Gabelstaplers verändert. Mit dieser Angabe kann die maximale Lasthöhe eines Staplers in Räumen mit geringer Deckenhöhe oder bei Durchfahrten ermittelt werden. Bei dem Freihub wird zwischen dem Transportfreihub und Vollfreihub unterschieden.

Bei Masten mit Transportfreihub kann die Gabel um ca. 40 cm angehoben werden, bevor der innere Mast ausfährt. Somit kann der Stapler auch in Räumen mit etwas geringerer Deckenhöhe verwendet werden.

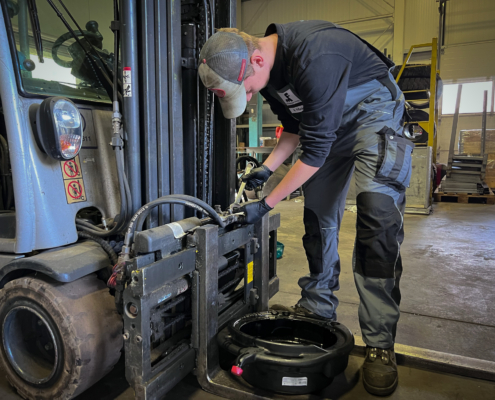

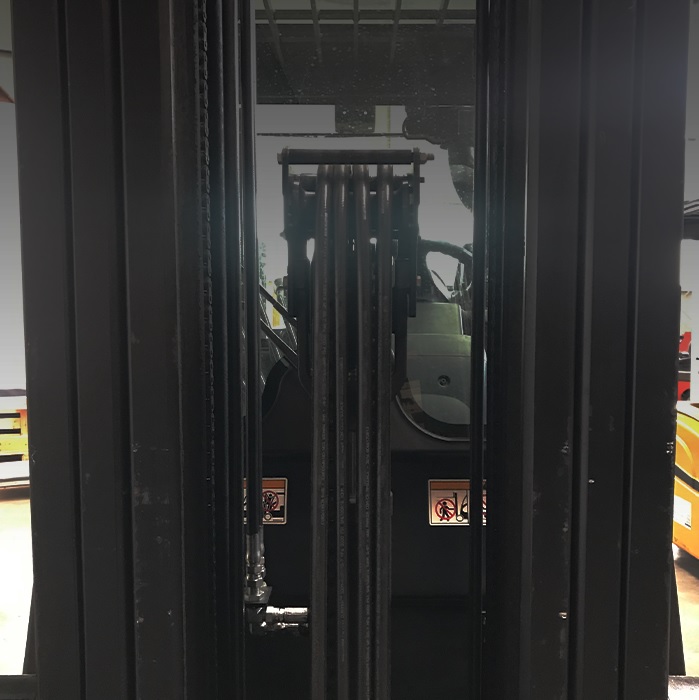

Masten mit Vollfreihub bieten die größte Flexibilität, da bei ihnen die Gabel bis zur Bauhöhe des Außenmastes angehoben werden kann. Dadurch können moderne Gabelstapler mit Duplex- und Triplexmasten flexibel sowohl in niedrigen, als auch hohen Lagerhallen eingesetzt werden.

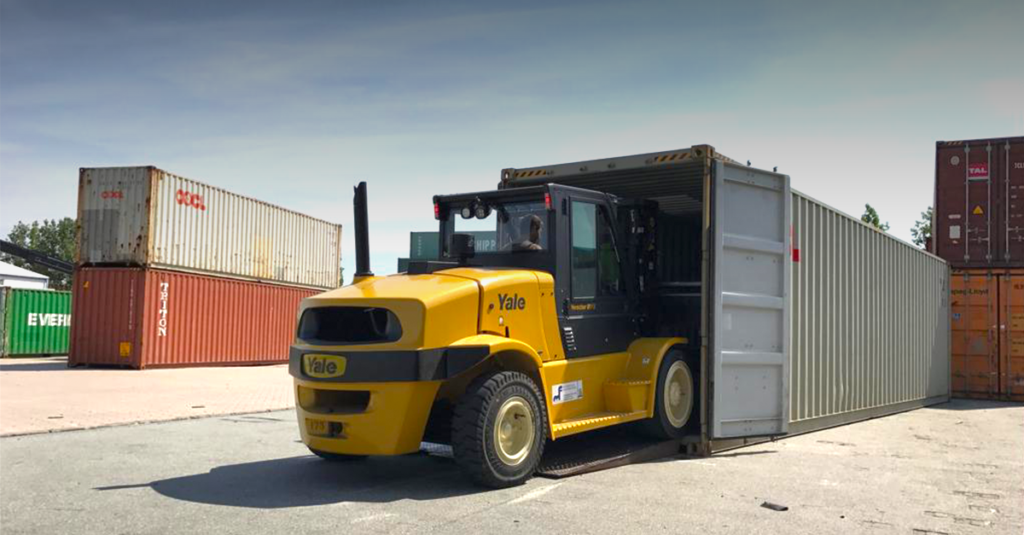

Einige Gabelstapler können aufgrund der geringen Bauhöhe und dank eines großen Freihubs in Frachtcontainer hineinfahren und darin die Ladung bodenfrei anheben. Diese Stapler bezeichnet man als containerfähig.
